康乃馨全熱活氧換氣機(日本原裝進口)

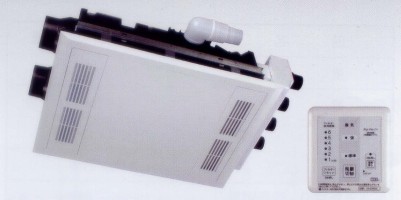

型號：ES-8300DCM-YS(日本原裝)

功能介紹：

１．新世代全熱交換系統，強大的溫度與濕度交換率，精準的降低冷、暖房的能源耗損．

２．新增加副吸風口，可任意安排在居家中的嬰兒房、浴廁或吸煙區，空氣品質再升級．

３．熱交換率達75%、DC直流馬達節能省電、運轉靜音設計更勝一籌．

４．全新活氧交換系統，能過濾空氣中80%的灰塵，有效清除過敏因子．

５．不用開起面板即可輕鬆抽取濾網的貼心設計，清洗、更換最便利．

６．吸頂式主機、日系典雅大面板，不佔空間，整體裝潢襯托優質美感．

７．單鍵單功能觸控面板，操作簡單，有換洗濾材時間提醒顯示功能．

規格：主機外型尺寸：660*490*217mm；開口尺寸：624*452mm

特性表：

電壓(V)	運轉機能	電力消耗(W)	風量(m3/h)	噪音(dB)	熱交換率(%)	重量(kg)

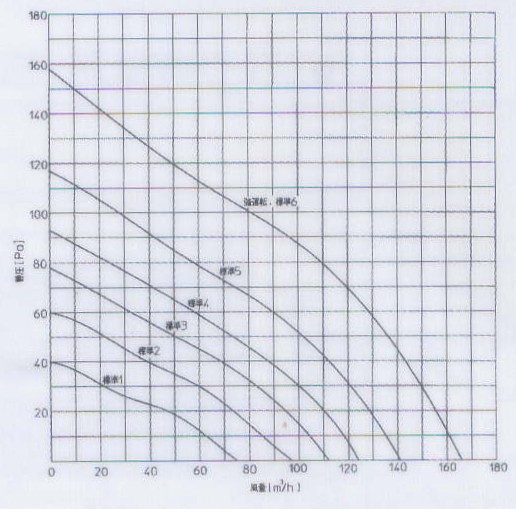

110V	標準6	38	P-Q特性曲線圖參照	36	60	11.0
	標準5	25	P-Q特性曲線圖參照	32	69
	標準4	18	P-Q特性曲線圖參照	29	74
	標準3	14	P-Q特性曲線圖參照	27	78
	標準2	11	P-Q特性曲線圖參照	23	81
	標準1	7	P-Q特性曲線圖參照	17	83

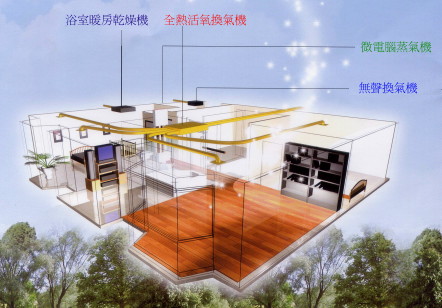

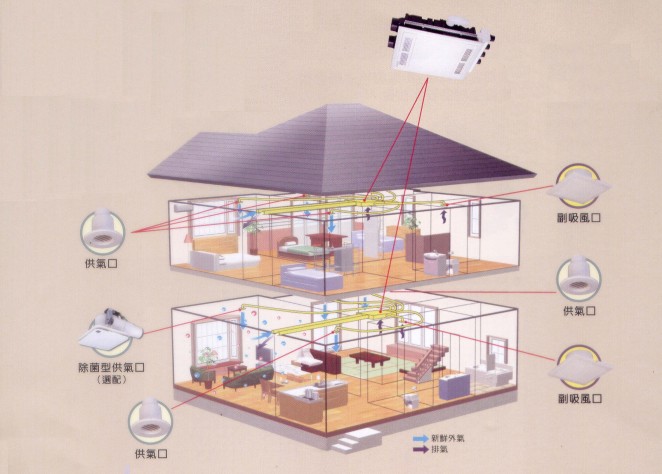

ES-8300DCM-YS全熱活氧換氣機配置示意圖

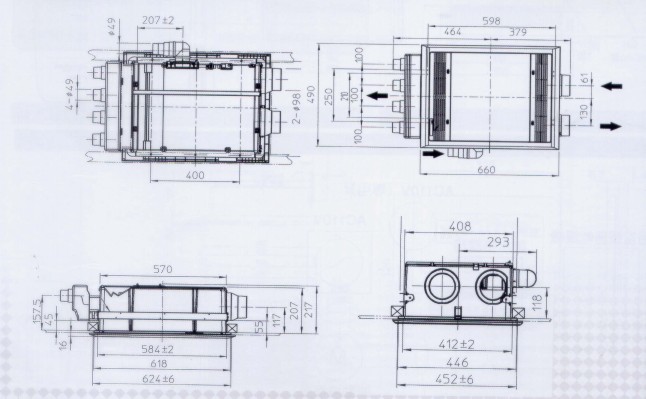

█ 外型尺寸

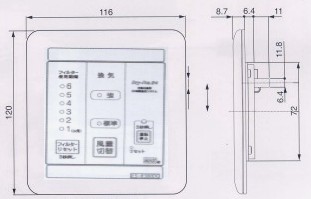

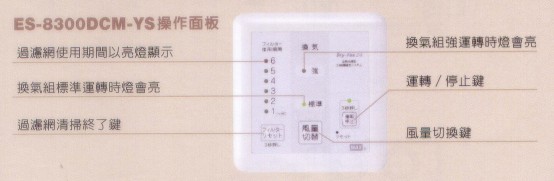

█ 操作面板說明圖

　

型號：ES-8100YS(暢銷品)(日本原裝)

功能介紹：

１．舒適：

３．安全：

　　不必打開窗戶也能24小時安定供給新鮮空氣

　　微電腦觸控面板，設有強弱風量替選及換洗

　　，讓您免除噪音及髒空氣污染困擾．

　　濾材時間顯示功能，為您家人的呼吸健康確

　　實做好把關．提供一個安全健康的生活環境

２．健康：

　　．

　　排除室內對人體有害物質，如甲醛、煙味等

４．省能源：

　　污濁空氣．

　　本系統全熱交換器可使吸入室內的外氣接近

　　引進室外新鮮空氣，可過濾１０μm以上花粉

　　室溫，夏天使用冷氣時可降低室外溫度，冬

　　、粉塵等微浮粒物，讓您室內永保乾淨．

　　天使用暖氣時可升高外氣溫度，熱交換效率

　　可達75％，有效減少能源損粍，高效率馬達

　　，連續運轉一個月電費＄70元．（每度３元

　　基準）

規格：主機外型尺寸：630*458*207mm；開口尺寸：590*420mm

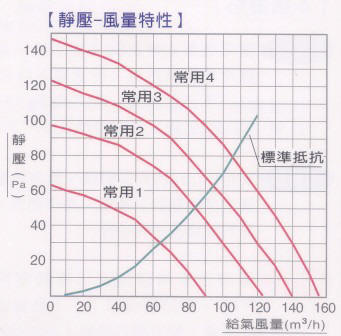

特性表：

定格電壓 (V)	定格周波數 (Hz)	驅動方式	運轉機能	消費電力 (w)	風量 (m3/h)	噪音(dB) JIS B8628	溫度交換率 (%)	質量 (kg)
AC110	60	AC馬達	常用4	40	P-Q曲線圖參照	39	53	10.3
			常用3	31	P-Q曲線圖參照	36	60
			常用2	22	P-Q曲線圖參照	33	66
			常用1	12	P-Q曲線圖參照	26	75

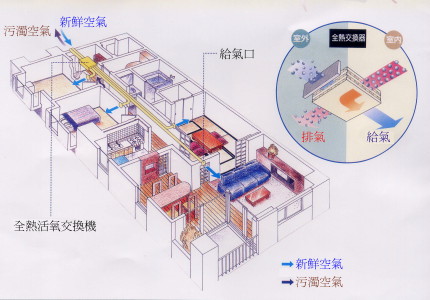

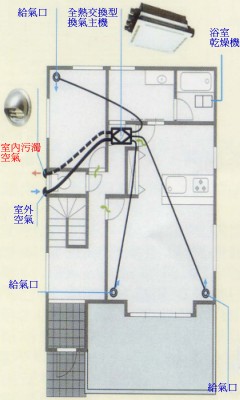

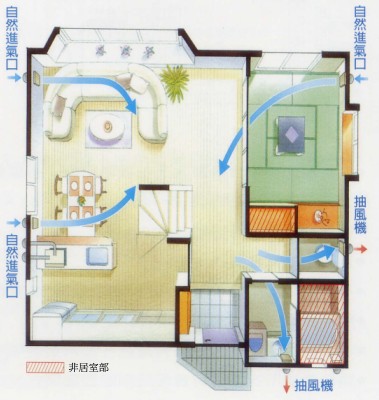

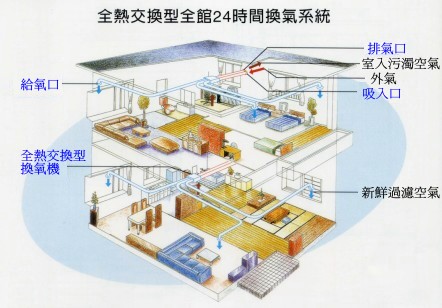

全熱活氧換氣機配置示意圖

示意圖(1)

示意圖(2)

示意圖(3)

示意圖(4)

示意圖(5)

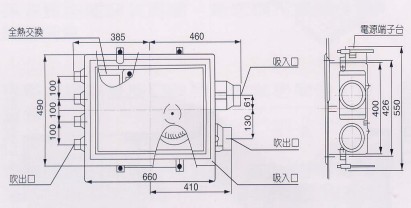

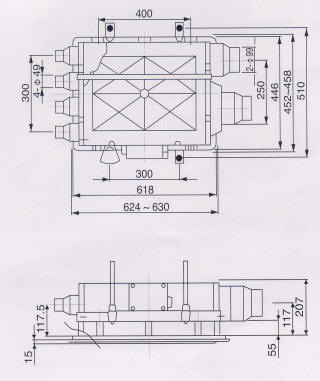

█ 外型尺寸

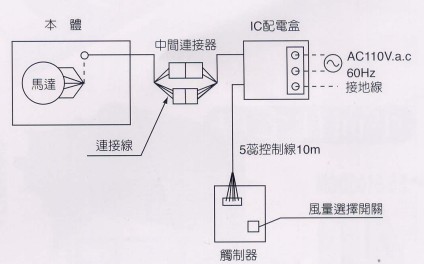

█ 線路圖

安裝注意事項：

１．此全熱交換組合條崁入天花板專用型，如果安裝於牆面，全熱交換無法顯現其效果．

２．天花板門口為45.2～45.8*62.4～63*21cm．

３．進氣與排氣之管線為Φ100．

４．室內之供氣風管為Φ50．

５．本製品電壓為110V a.c／40W安裝前請確認電壓是否與是否與本產品相符．

６．觸控器請安裝於牆面或操作方便處．

７．本製品避免使用於溫泉有腐蝕性瓦斯高溫場所，恐會導致機件故障．
